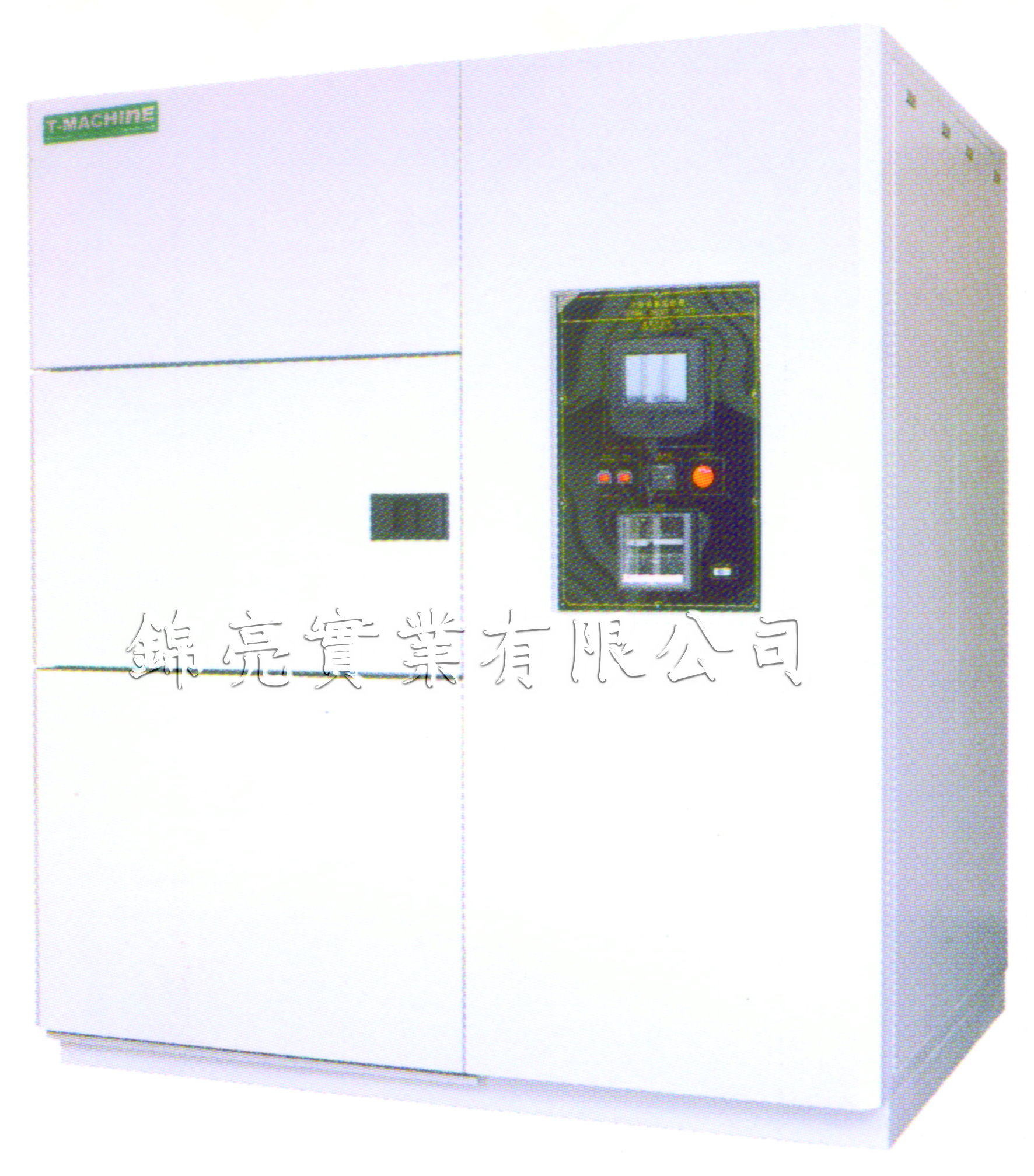

TMJ9709A 冷熱衝擊試驗機(水冷式)

機械結構
 .本系統符合冷熱循環之可靠度試驗規格(CNS、MIL、JEC、JIS....)

.測試樣品置於盤架,藉由日製高扭力直線驅動蓄熱區或蓄冷區之閥門,引導氣流循環,以達冷熱溫測試之均溫與目的
 .測試區內附上下可調不鏽鋼盤架二組
 .機台底部加裝高承載滑輪,以利移動置機
 .機台測試孔可用來連接外加電源或信號線

冷凍系統與溫度控制
 U-TYPE 鰭片式高速電熱管,內螺旋式 K-TYPE 冷煤鋼管
 .原裝進口省電型高效率壓縮機;斜率式 FIN-TUBE 蒸發器。採用水冷式冷凝器
 .冷煤使用高穩定性之R404 ,R23;致冷系統採二元冷凍,效果快速
 .蓄熱區/蓄冷區採用多翼式循環風扇,強制風量對流,提高均溫效率
 .
冷熱區與測試區皆採用P.I.D + SSR微電腦控溫,自動演算達高控制精度

送風循環系統及排水系統
 .排水系統採迴渦型排水及U-TRAP積沉裝置
 .省電馬達+不鏽鋼長軸心連接多翼離心式循環風扇
 .
FLOW THROW 送風方式,水平擴散垂直熱交換弧型循環

控制系統說明
 .採用IPC-2000控制器LCD螢幕,有觸控對談式之編輯功能
 預冷區及預熱區自行控制,當溫度到達時,自行執行測試
 具有冷熱或熱段先執行之選擇模式,微電腦PID自動演算功能

具有斷電記憶功能,可選擇冷起熱起中斷之功能,以利復電後繼續執行未完成之試驗
 螢幕具有背光時間控制,可調整背光之明暗度及可自動關閉螢幕資料

安全保護裝置

附有無熔絲保護開關,超溫保護開關
 .
冷凍壓縮機過負載保護裝置,壓縮機高低壓保護開關
 .
各風扇馬達與風路閘門馬達皆附過載保護,故障點皆有指示燈

高低溫區溫度設定及執行範圍

高溫區部份: 80°C ~ 150°C

低溫區部份:-10°C ~ -60°C

衝擊溫度測試範圍

高溫:60°C~ 100°C

低溫:-10°C~ -50°C

測試規格

2 ZONE 測試:150°C ~ -60°C
3 ZONE 測試:150
°C ~ RT ~ -60°C

解析精度

0.1°C

控制精度

± 2°C

溫區升溫時間

自常溫至150°C,約30分鐘

低溫區降溫時間

自常溫至-60°C,約70分鐘

測試區溫度恢復時間

約3-5分鐘內

機器結構與材質

內箱尺寸:測試區50×40×40 cm (W×H×D)
外箱尺寸:160
×198×145 cm (W×H×D)
結構:分為高溫區、低溫區、測試區
內外箱材質:SUS#304耐熱耐寒不鏽鋼板

電源 3相 AC220V/380V,MAX 60A
* 另有其他尺寸可選擇

廠牌:台製
