耐磨試驗機

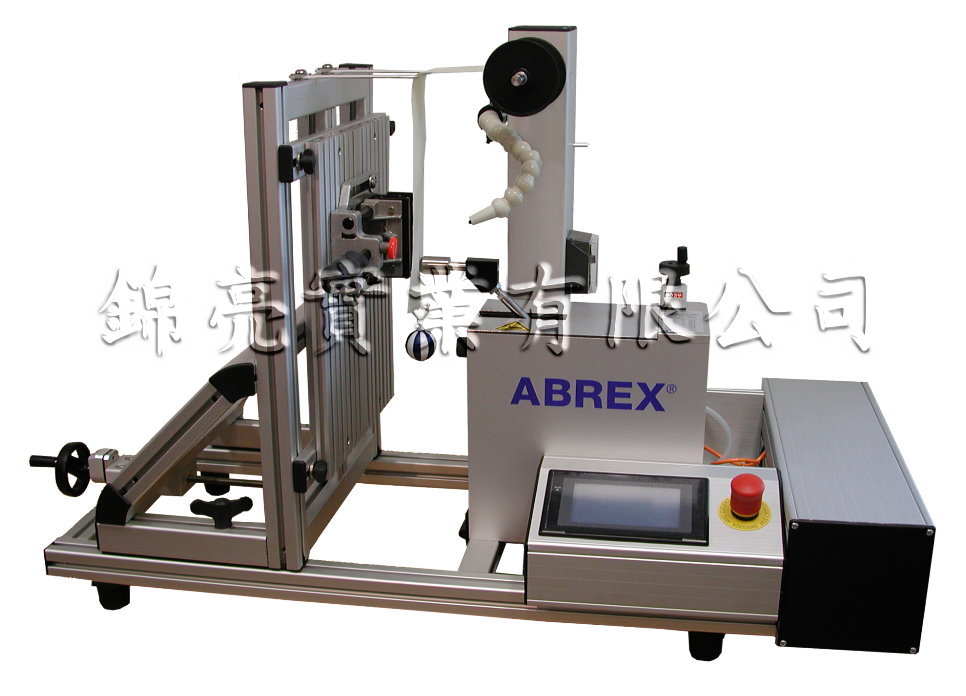

ABREX泛用式耐手指磨耗試驗機

符合VDE（德國電氣、電子及資訊技術協會）SPEC 90017，顯示器或觸控式螢幕及其附近按鈕或開關系統耐用性和功能測試。
Apple、Audi及BMW等大廠指定用機！

模擬手指結構、力量及動作執行耐磨耗試驗，搭配使用各種化學測試液亦可模擬，例如：人工汗液、護手膏、清潔用品等之化學試液之耐磨耗試驗及開關耐久性試驗。

若有需要可以增購模組執行耐指甲刮搔試驗，耐髒污試驗。

適用於各種材質（塑膠、金屬、皮件、紙張…等）之平滑、曲面及結構性產品表面耐磨耗試驗。

● 符合規範：IEC 68-2-70、DIN EN 60068-2-70

試驗荷重

1、5、10N （6、15、20N選購配件）

試驗距離

4 ~ 40mm

試驗次數

1 ~ 10,000,000程式化計數

磨耗試驗用織物及測試液供給方式自動循環式

電源供應 110V/60HZ 或 230V/50HZ 請指定

尺寸重量 110 × 80 × 60 cm (W×H×D)，45kg

＊客戶自備壓縮空氣：最少4bar（4.08kg/cm²）以上

● 廠牌：INNOWEP / 德國　　　　

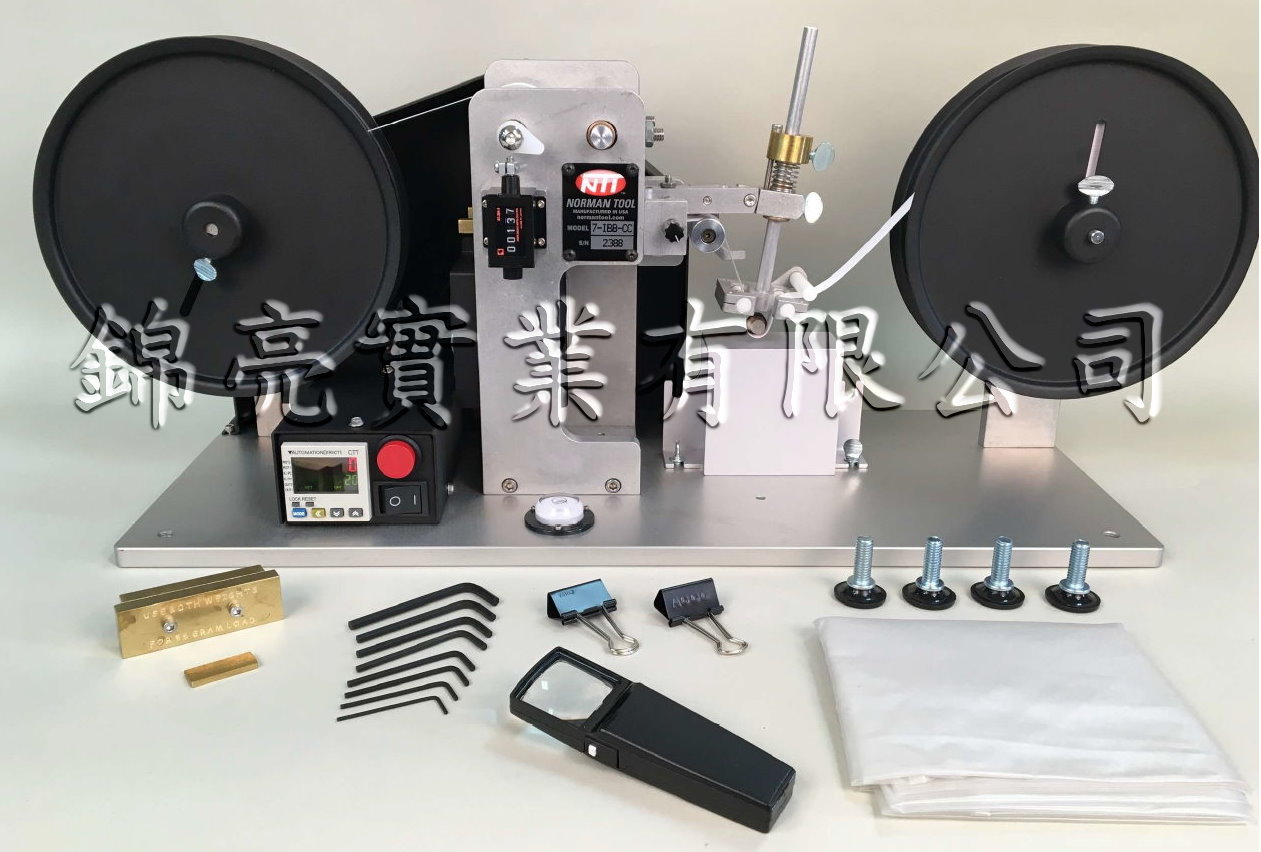

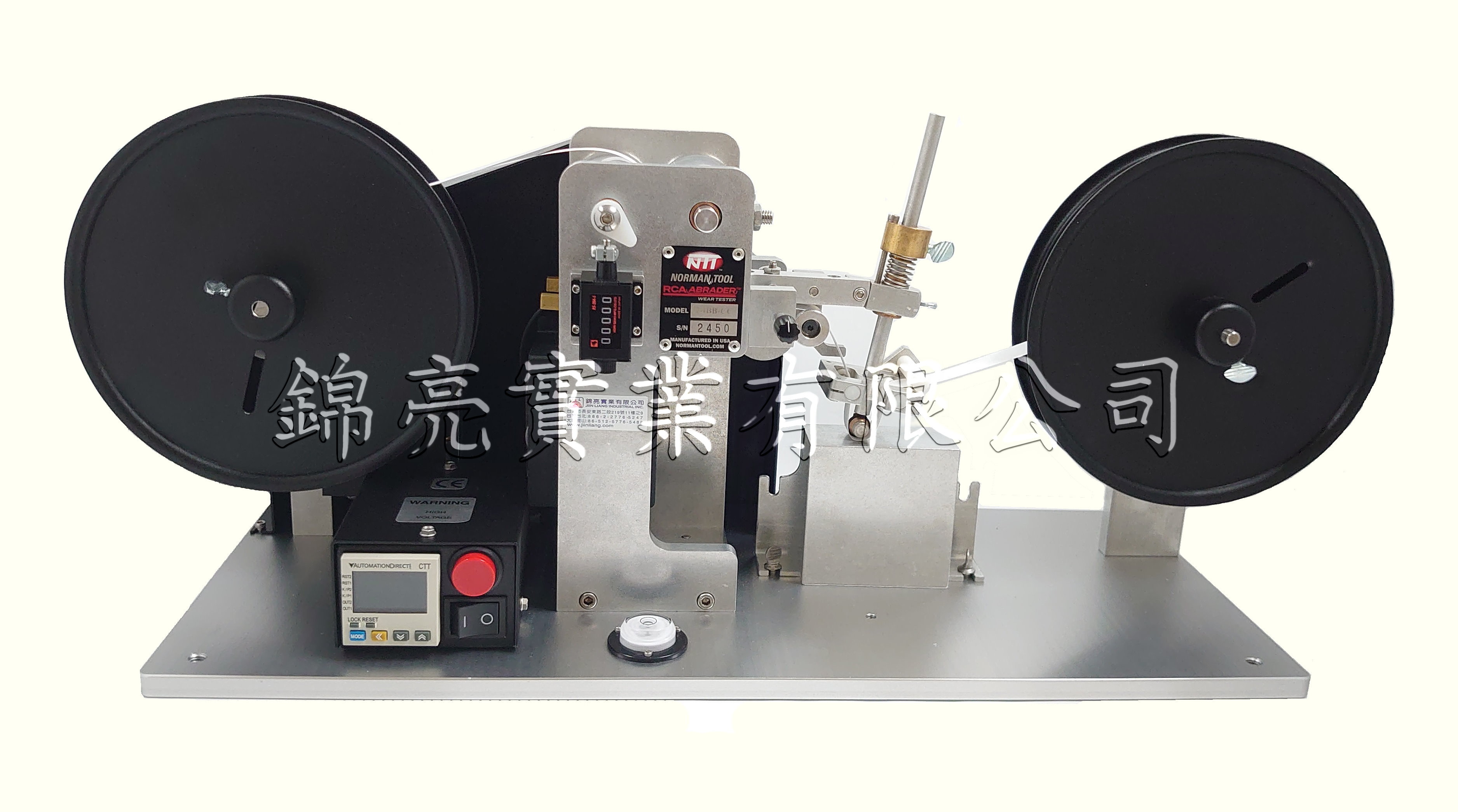

RCA-CC 耐磨試驗機

紙帶式磨擦試驗，捲動未塗油之紙帶與試樣磨擦，於一定之迴轉數下查看塗膜層之耐磨耗效果。

標準試驗荷重為275g(槓桿上未加入減重砝碼)，附減重砝碼兩個，試驗荷重可減輕為175g或55g，以適用於不同試驗條件或較柔軟之材質。

兩種樣品固定方式可選擇。

計數器：電子式計數器/美國及機械計數器 (可以設定磨耗次數 0 ~ 9999 次)

● 參考規範：ASTM F2357-10

● 廠牌：NORMAN / 美國　　　　

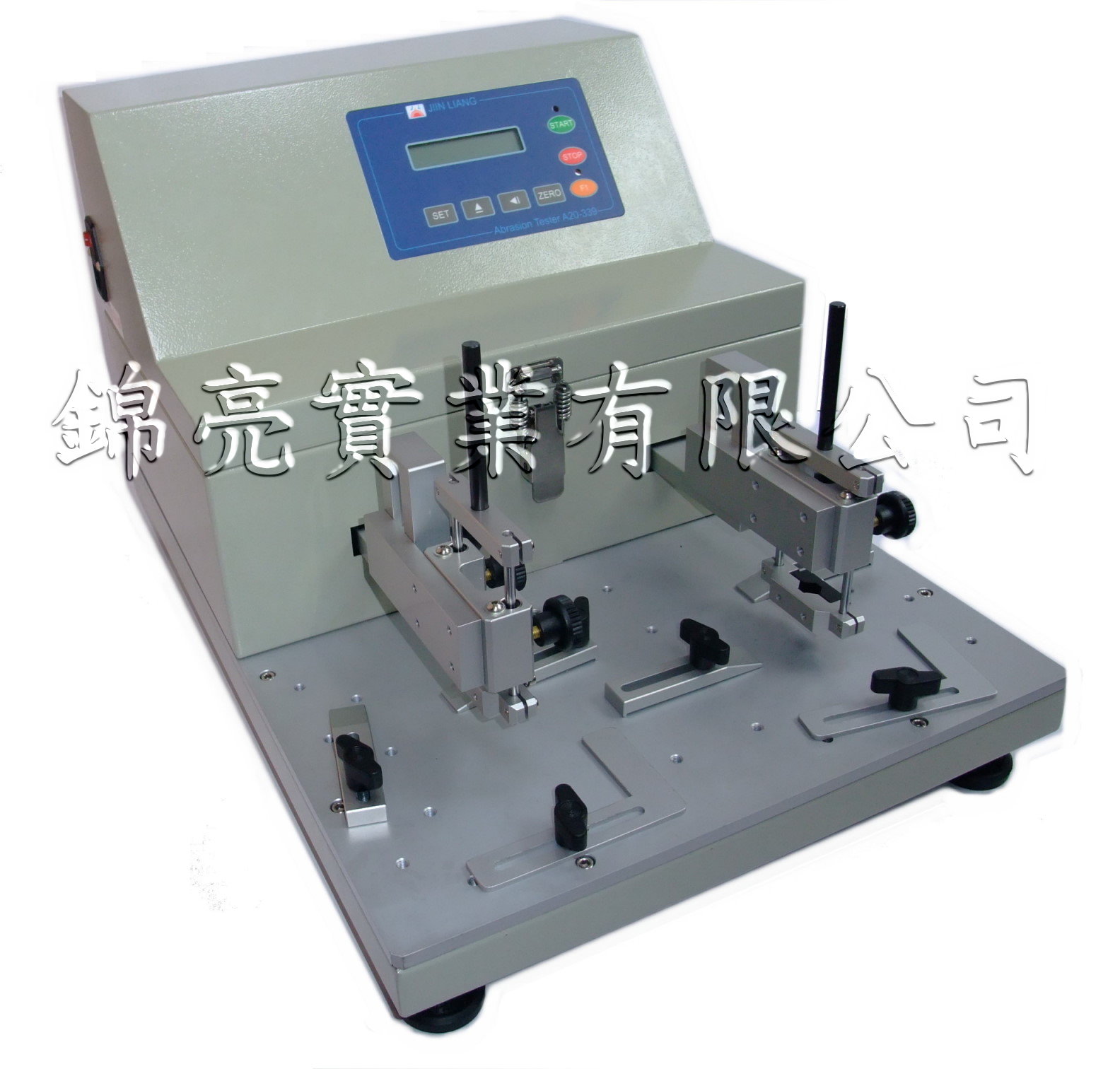

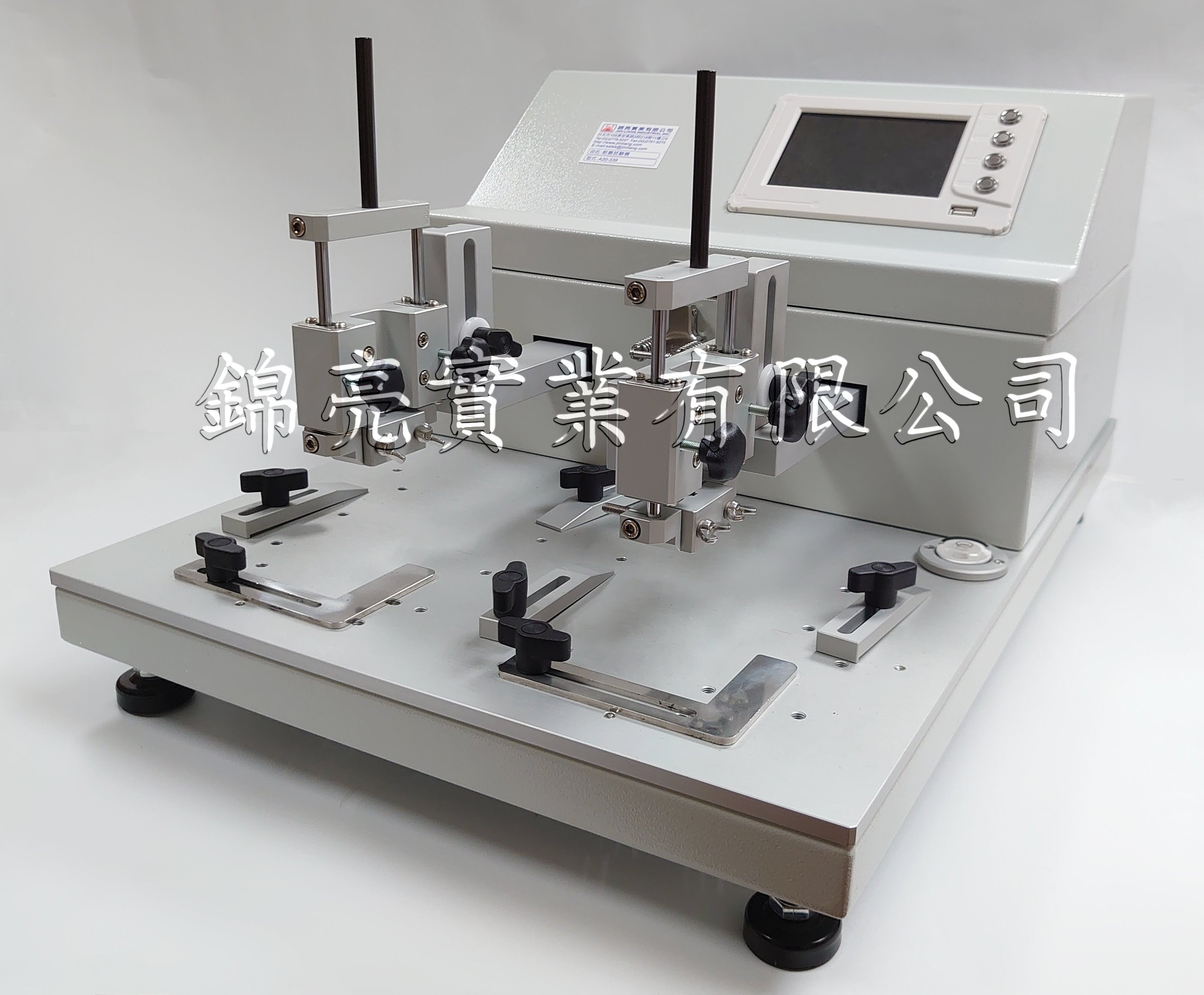

A20-339/1 耐磨試驗機

薄膜面板款式已停產

適用於各種非導體塗膜層之耐磨耗試驗機。可使用橡皮擦、羊毛氈、人工汗水、鋼絲絨或酒精、觸控筆、等磨擦樣品表面判定樣品之耐磨耗。

本機優點：
　．摩擦頭運作平穩，不會旋轉晃動，提升檢驗的穩定與精確
　．摩擦距離正面容易調整附公/英制刻劃，不需要搬動儀器
　．測試速度範圍寬10-100次(cpm)
　．控制採用觸控+實體按鍵
　．自動計算測試所需總時間

主機	粉體烤漆 + 鋁合金製品
面板	液晶顯示，觸控 + 實體按鍵
測試組	2組 (雙臂式)
磨擦計數器	1-99,999,999次，自動測試完成後停止
磨擦速度	10 ~ 120 次(cpm)/每分 (可調)
磨擦距離	10mm - 100mm (可調)
測試重量	標準型空重200g (特殊125g)
測試頭	＊可指定型式選購
尺寸大小	約600 × 420 × 320 mm
測試平台	約280 × 420 mm 樣品高4.5cm，特殊高度可以訂做
重量	主機約 33 kg，配件 5.5 kg
電源	100-240V，50/60HZ

● 廠牌：錦亮JIIN LIANG / 台製　

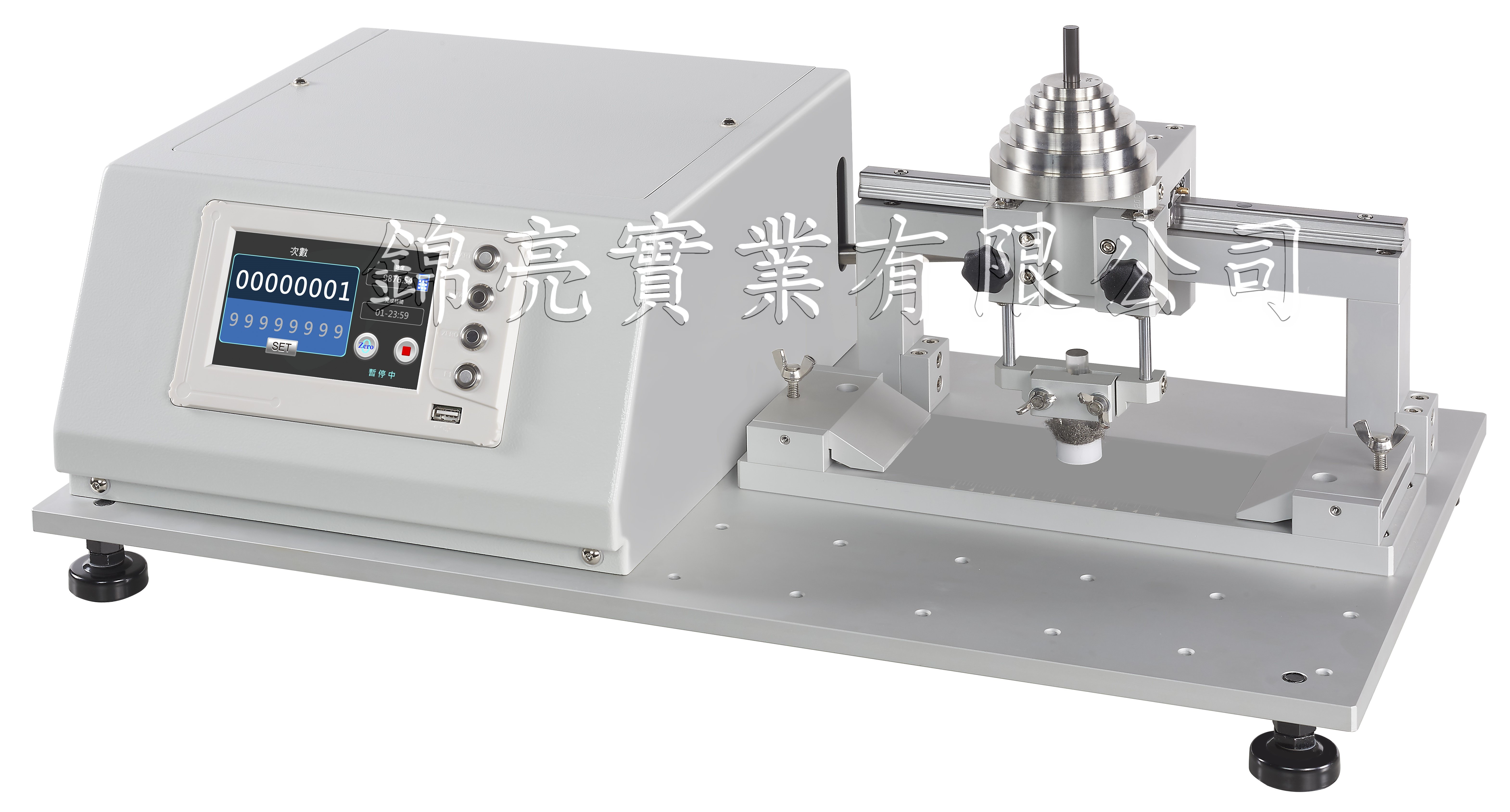

QC622H 往複式(線性)耐磨試驗機

本機為配合測試烤漆之表面耐磨和脫色狀況所設計之機台，可使用白棉布、砂條、鋼絲絨測試試片的耐磨狀況。

本機優點：
　．摩擦頭運作平穩，不會旋轉晃動，提升檢驗的穩定與精確
　．摩擦距離正面容易調整附公/英制刻劃，不需要搬動儀器
　．測試速度範圍寬5-120次(cpm)
　．試片夾具操作容易

面板	觸控 + 實體按鍵
測試組	1組 (單臂式)
砝碼荷重	25g、50g、100g、200g、300g、500g、1000g各一個
磨擦速度	5~120 CPM，採偏心輪方式傳動摩擦之行程
磨擦距離	10~100mm (可調)
最大測試重量	行程為50mm以下時最大荷重為 8kg
摩擦頭	φ16mm白棉布夾頭　＊可選購其他型式
摩擦頭座	鋁製夾具 (測試空重200g)
試片尺寸	寬30~200mm，厚度MAX 50mm
控製面板	1-99,999,999次，自動測試完成後停止
尺寸重量	65 × 35 × 40 cm (W×L×H)，46kg
電源	100V~240V , 50-60 Hz

● 廠牌：台製　　　　　　　　　

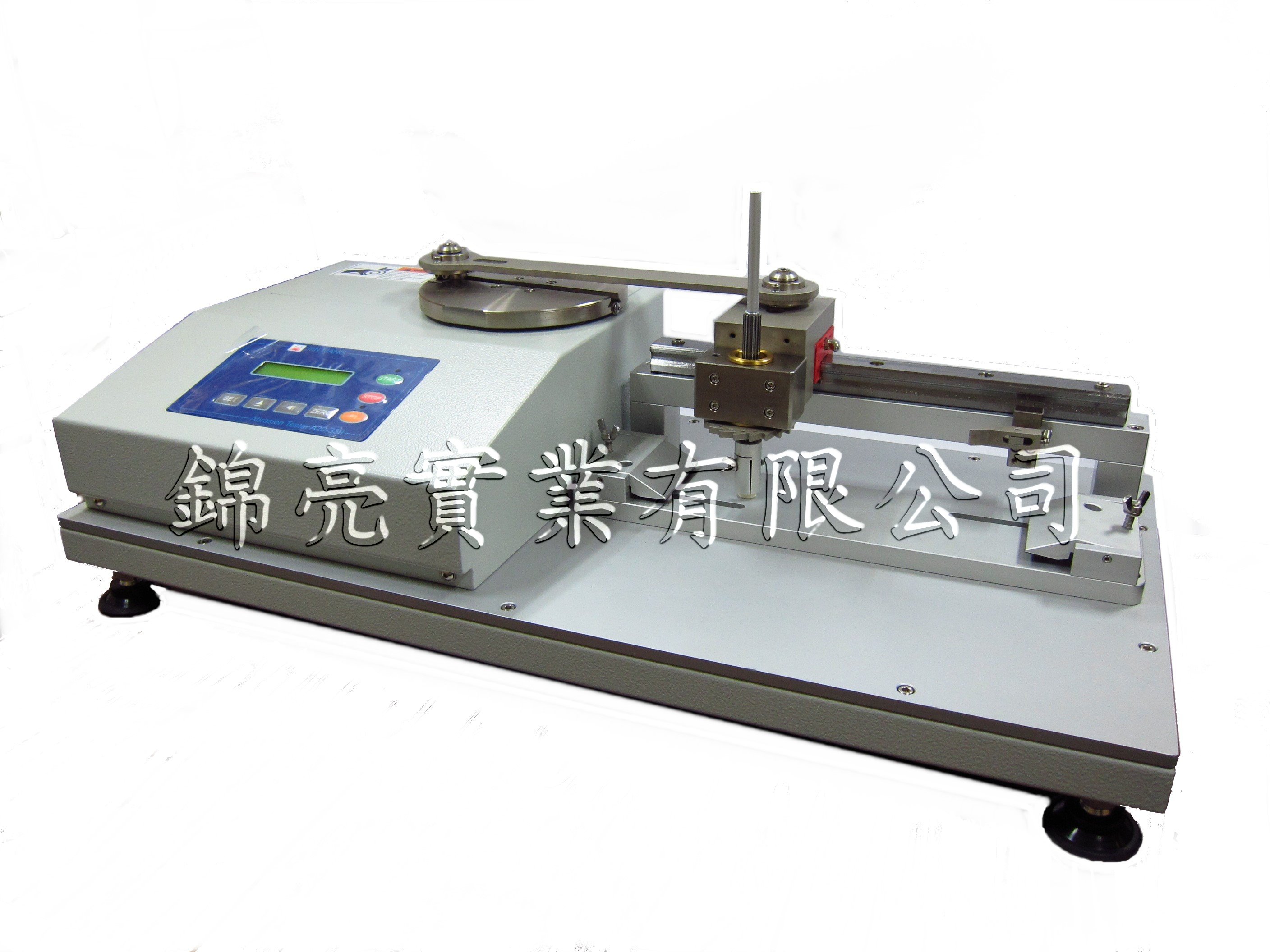

QC621-H3 太陽能板耐磨試驗機

砝碼荷重	50g、100g、200g、300g、500g、1000g 各一個 (基本荷重約為200g)
磨擦速度	5~120 CPM，採偏心輪方式傳動摩擦之行程
磨擦距離	10~150mm (可調)
摩擦頭	羊毛氈夾具1個
試片尺寸	寬 20-300mm，厚度MAX 50mm
控製面板	1-9,999,999次，自動測試完成後停止
電源	100V~240V，50/60HZ

● 廠牌：台製　　　　　　　　　

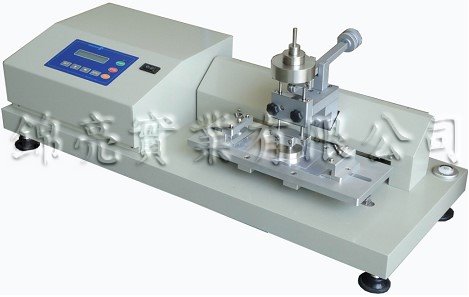

WD-M013 光學膜磨耗試驗機

本機主要用途在輕荷重的磨擦測試；試片擺放在可移動的平台上，磨耗頭設計成可歸零初荷重。可用在光學膜表面處理後的輕磨擦測試、紡織品的色牢度測試、烤漆印刷牢度測試等。

在測試速度、行程、荷重、次數等都可依不同條件做設定。

砝碼荷重	10g、20g、50g、100g、200g、300g、500g、1000g 各一個
磨擦速度	10~100mm/sec
磨擦距離	10~120mm(可調)
磨擦位置	可任意調整
計數器	1~9,999,999次，自動測試完成後停止
磨擦頭	Φ10mm、30mm、50mm (可以指定型式更換設計選購)
尺寸重量	約94 × 35 × 40 cm，66kg
電源	100V-240V

● 廠牌：台製　　　　　　　　　

5750 線性往複式耐磨擦試驗機

利用浮動研磨頭設計，依照物體表面起伏線性移動來測試，對樣品外型或尺寸皆無限制，即使最終成品也可測試。搭配各種行程、頻率、荷重設定，能模擬出最接近真實的磨擦狀態。　　＊樣品平台另售

研磨頭及軸桿	350g，浮動研磨頭設計
荷重砝碼	250g，三顆
研磨頭	CS-10：橡膠及研磨顆粒，軟質 H-18：玻璃化材質，硬質
研磨行程	0.2", 0.61", 0.75", 0.5",1.0",1.5", 2.0", 2.5", 3.0",3.5",4.0"
磨擦計數器	1-999,999次，自動測試完成後停止
研磨頻率	每分鐘 2-75 次附六個預設研磨頻率按鈕可供選用
荷重大小	350...1600g (每單位250g)
尺寸重量	11" × 16" × 10" (L×W×H)，45 lbs
電源	115/230V 50/60Hz 可切換選擇

● 廠牌：TABER / 美國　　　　　

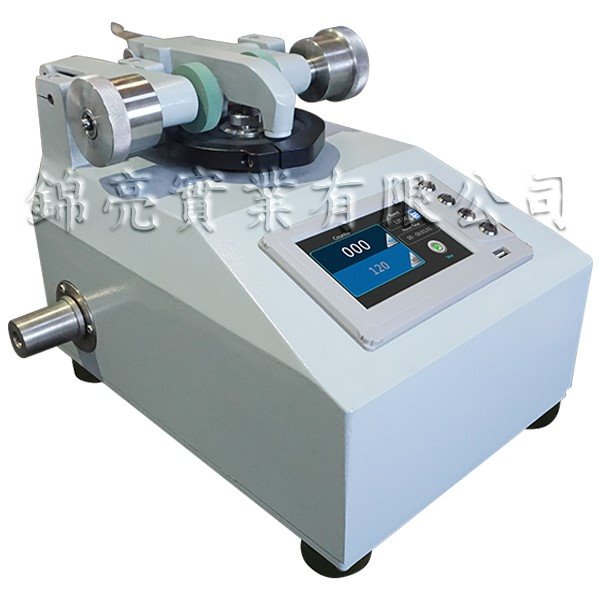

QC619H TABER耐磨耗試驗機

本機特色：
　．改良為觸控螢幕，可直接在觸控螢幕上顯示並設定所需要的參數
　．測試轉速可調整區間大，可自行調整為5 至 100rpm ±2%
　．可設定速度的規劃

磨耗輪	直徑2英吋，厚度1/2英吋
左右磨耗輪中心間距	63.5mm
磨耗輪與試片盤中心間距	38mm
試驗盤轉數	5-100rpm ±2% 可設定
試驗荷重	250g、500g、1000g
計數器	電子液晶顯示8位數次，自動停機
試片尺寸	∮110mm，中心孔∮7.5mm，厚度 1~6mm
吸塵系統,	吸塵口可調整與試片間之距離，試驗機附吸塵器電源供應插座，於耐磨試驗時可同時動作
尺寸重量	55 × 38 × 47cm，30kg
電源	單相110-240V，50/60 Hz

● 廠牌：台製　　　　　　　　　

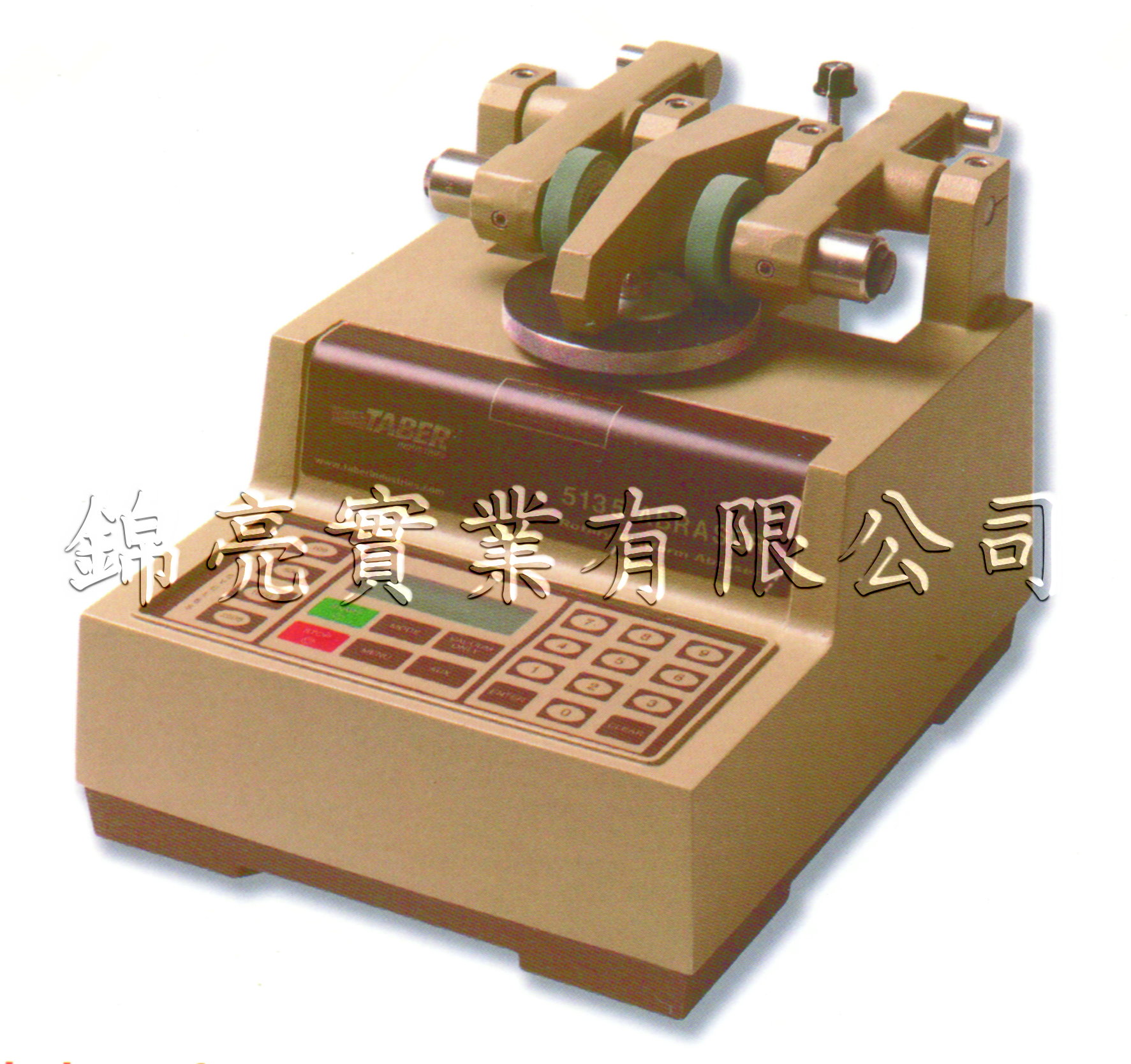

5135 TABER耐磨耗試驗機

面板開關	採觸摸式 (單盤式)
磨耗次數	五位數數字顯示，並可設定磨耗次數
電源	可調式電源115V/60Hz，230V/50Hz 每分鐘60/72 RPM轉速可轉換，新增快速換砂輪裝置

● 廠牌：TABER / 美國　　　　　

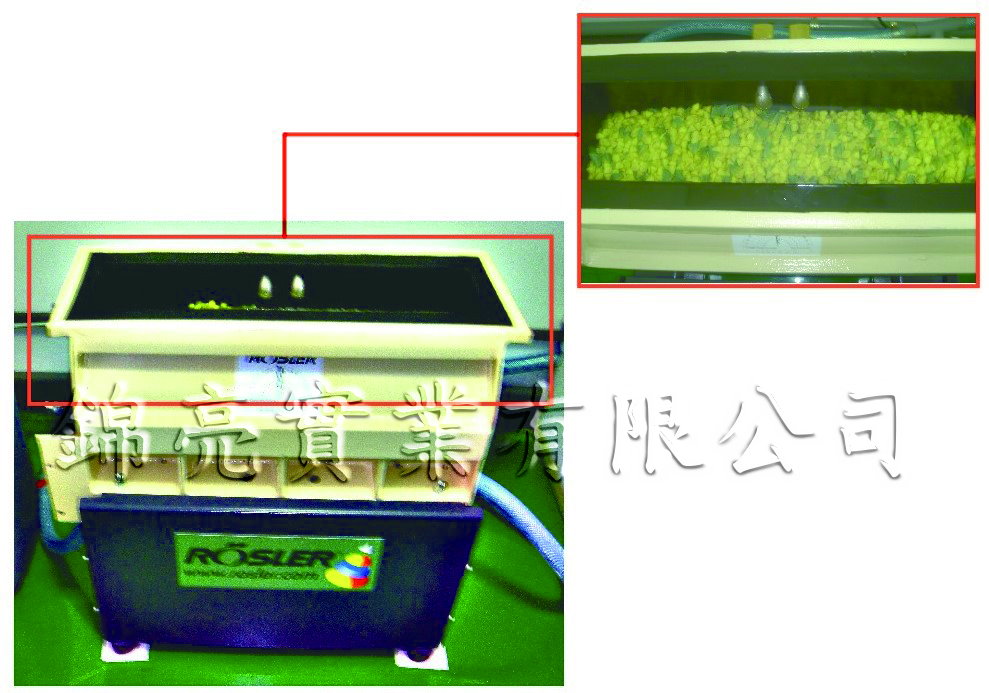

R180/530 TE30 槽式振動耐磨試驗機

振動槽尺寸	φ180 × L 530mm
振動槽容量	10 公升
驅動系統速度	3000 rpm
驅動系統功率	0.65 kW
尺寸	L 650 × W 360 × H 600 mm
電源	220V或380V,50Hz,三相
＊水電工程及預留位置排水孔、電源供應皆由買方負責施工

● 廠牌：德國　　　　　　　　　

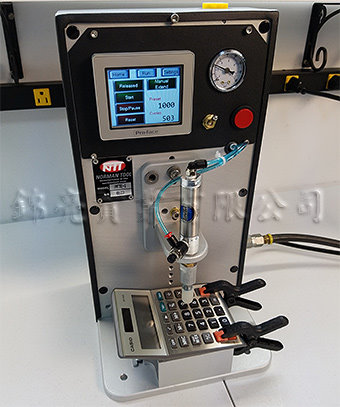

PFTE-1 耐手指磨耗試驗機

此試驗機為專門設計用於按壓式開關，按鈕，鍵盤和薄膜開關的按觸使用壽命試驗。
試驗機亦可以用於一般機械和化粧品噴霧按鈕的磨耗試驗。

以矽膠探頭尖端代替手指，利用壓縮空氣與待測試樣品接觸磨擦，以模擬手指操控時之狀況，於一定之次數下，觀察其耐磨耗效果。

觸控螢幕可以預設試驗次數，設定次數完成後，試驗機即自動停止測試。

● 使用符合 ASTM F1578和 F1597 的矽膠製手指試驗探頭

測試荷重壓力	8、16 或 32 ounce 可調整設定
樣品接觸測試角度	0 或 15°
試驗次數	設定次數完成後，試驗機即自動停止測試
樣品置放空間	從背板至手指距離為3"，高度可調式；從底座到手指最高達7
尺寸重量	8-1/2" × 8-1/2" × 15-1/2"，18 lbs.
電力	電源120V / 壓縮空氣
＊空壓機須自備

● 廠牌：NORMAN / 美國　　　　
