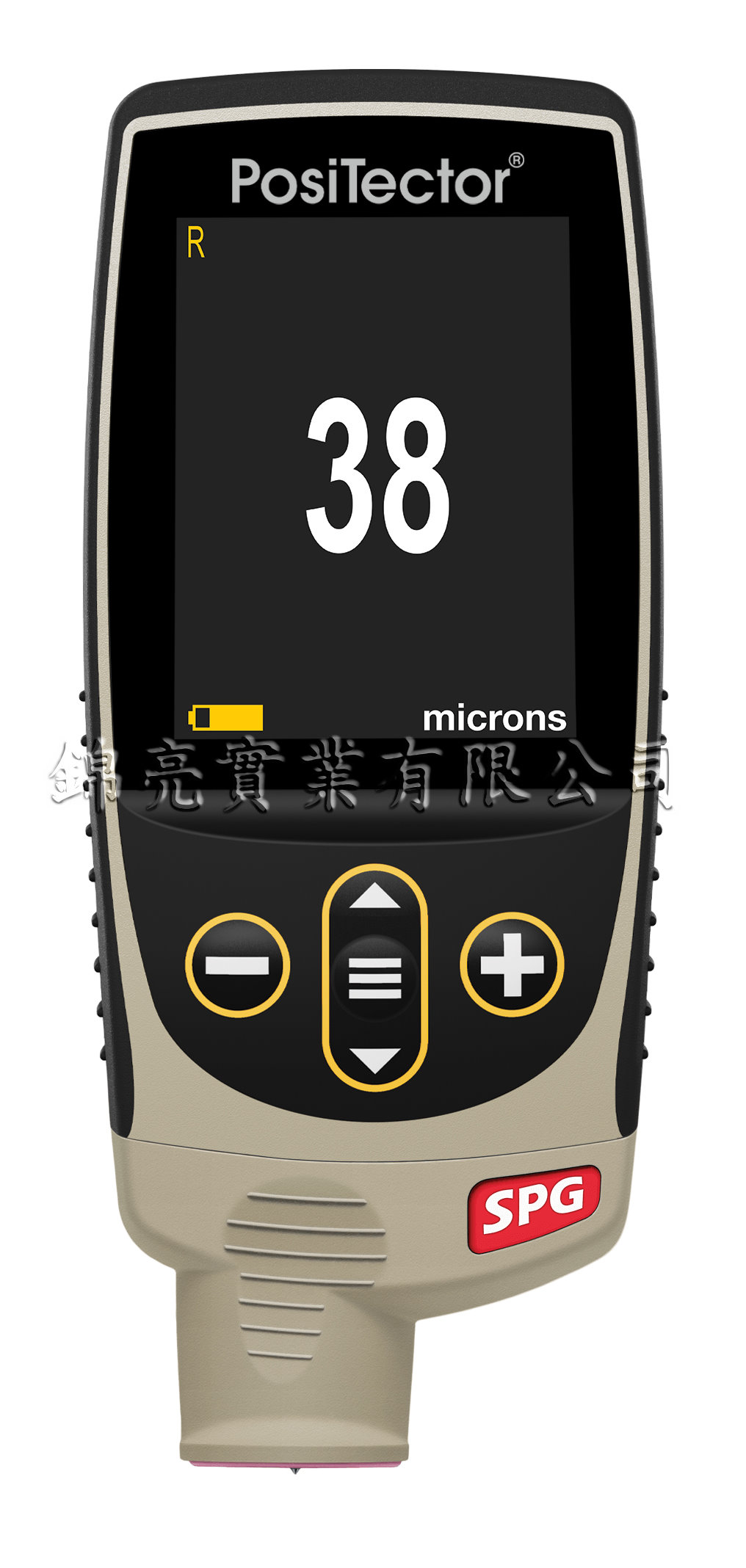

DeFelsko PosiTector SPG1 表面輪廓粗糙度計(內藏式測頭/標準型)

測量並記錄波峰至波谷單點表面輪廓高度,快速測量速度每分鐘超過50個讀數,可以快速、準確地測量大表面積輪廓粗糙度

顯示:LCD數字彩色顯示,高對比背光顯示
外型結構:防風雨、防塵、防水-IP65等級的外殼
2.8英寸耐衝擊彩色觸控螢幕,並配有按鍵控制功能戴手套亦可操控
螢幕顯示方向自動旋轉及反轉鎖住固定當前顯示方向功能
螢幕擷取功能:可儲存100個螢幕影像以保存記錄和查看
內部記憶功能:每一個連接的測頭可記憶儲存1000個數據組
USB大容量儲存裝置,直接利用電腦網路瀏覽器或檔案總管,存取記憶儲存測試值及圖形,不需要另外軟體
新設計電池壽命延長30%


錐形尖頭測頭

耐磨氧化鋁表面,錐形尖頭碳化鎢材質60°角,50μm半徑 (標準附件符合 ASTM D4417-B)
 **可另選購30°角,20μm半徑 錐形尖頭
測量範圍 0-500μm(0-20mil)
精度 ±(5μm+5% 讀值)/±(0.2mil+5% 讀值)
尺寸重量 127 × 66 × 25.4mm,137g 不含電池
電源 AAA 鹼性電池×3個 或 鎳氫充電式電池(另購)

DeFelsko萬用式主機可以接受連接所有PosiTector 6000(膜厚計)200(超音波膜厚計)SPG(表面輪廓粗糙度)DPM(露點計)UTG(超音波厚度計)RTR(複印膠帶測厚計)SST(可溶性鹽試驗計)SHD(Shore 硬度計)IRT(紅外線溫度計)BHI (巴式硬度計)測頭 、GLS(光澤度計)測頭

廠牌:DeFelsko / 美國



另有其他機種可選擇

  SPG3 表面輪廓粗糙度計(內藏式測頭/進階型)
  SPG S1 表面輪廓粗糙度計(外接式測頭/標準型)
  SPG S3 表面輪廓粗糙度計(外接式測頭/進階型)
  SPG CS1 表面輪廓粗糙度計(C 外接式測頭/標準型) C型60°錐形尖頭外接式測頭
  SPG CS3 表面輪廓粗糙度計(C 外接式測頭/進階型) C型60°錐形尖頭外接式測頭
  SPG TS1 表面輪廓粗糙度計(T 外接式測頭/標準型) 0~6mm適用於混凝土表面輪廓
  SPG TS3 表面輪廓粗糙度計(T 外接式測頭/進階型) 0~6mm適用於混凝土表面輪廓

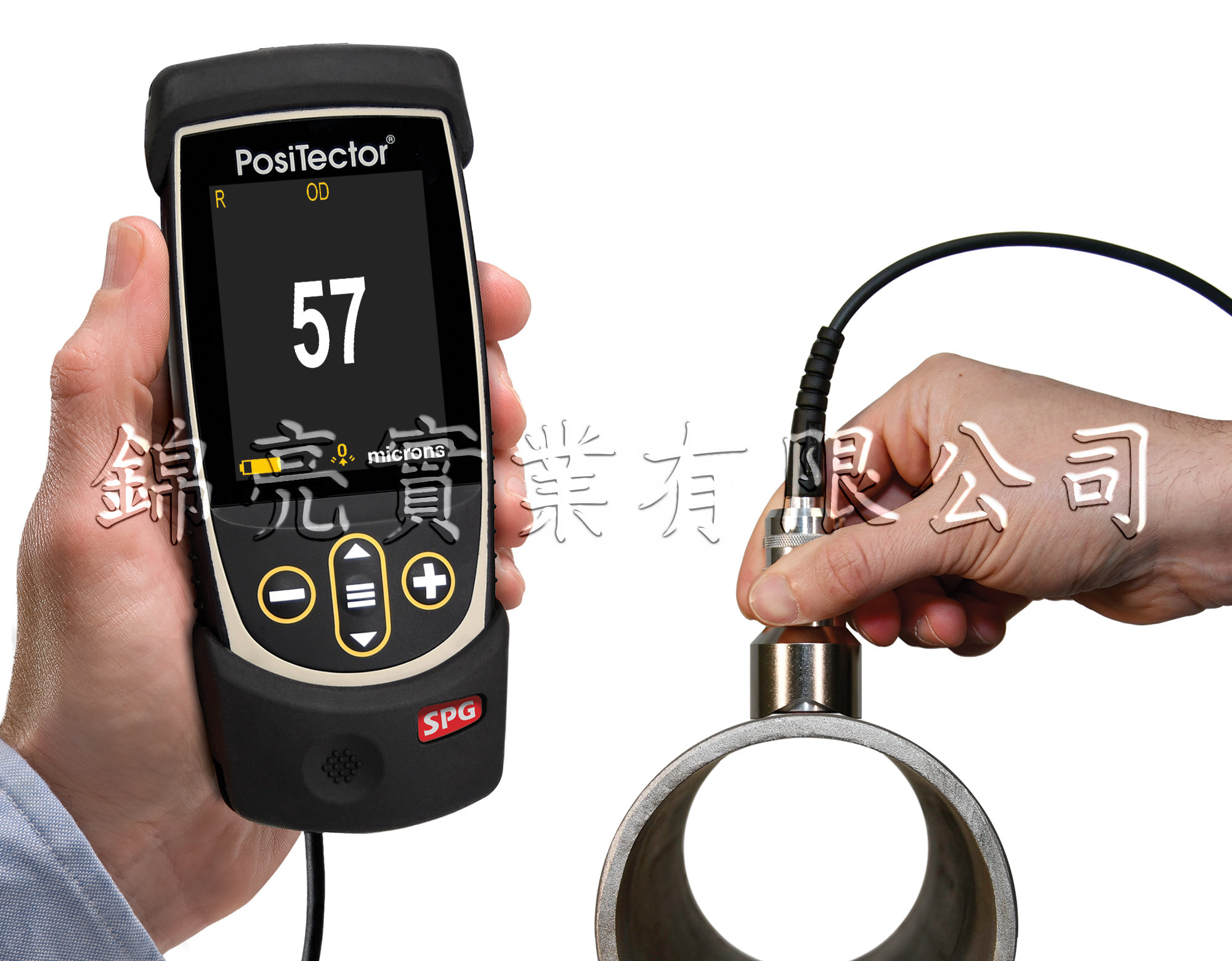

DeFelsko PosiTector SPG OS1 表面輪廓粗糙度計(外接凸面用/標準型)

外接式測頭安裝在1公尺/3英呎連接線,測頭前端為V型槽套筒,適用於凸面測量,例如桶槽和管件等。
適用於測量並記錄平面和外徑大於3mm/0.125" 凸面波峰至波谷單點表面輪廓高度。

快速測量速度每分鐘超過50個讀數,可以快速準確地測量
自動調平測頭支腳,確保與被測物的垂直度
測頭前端V型槽設計可將測頭穩定在任何直徑上,選購(另售)大型V型槽連接器可以加強在30-45cm(12-18")外徑管件上的穩定性
顯示:LCD數字彩色顯示,高對比背光顯示
外型結構:防風雨、防塵、防水-IP65等級的外殼
2.8英寸耐衝擊彩色觸控螢幕,並配有按鍵控制功能戴手套亦可操控
螢幕顯示方向自動旋轉及反轉鎖住固定當前顯示方向功能
螢幕擷取功能:可儲存100個螢幕影像以保存記錄和查看
內部記憶功能:每一個連接的測頭可記憶儲存1000個數據組
USB大容量儲存裝置,直接利用電腦網路瀏覽器或檔案總管,存取記憶儲存測試值及圖形,不需要另外軟體
配備藍芽無線功能,記憶儲存值可以傳輸至行動裝置運行PosiTector APP 或經由藍芽無線印表機(另購)列印
使用具有WiFi裝置存取測試值、圖形、擷取圖像、更新註
新設計電池壽命延長30%


錐形尖頭測頭

耐磨氧化鋁表面,錐形尖頭碳化鎢材質60°角,50μm半徑 (標準附件符合 ASTM D4417-B)
 **可另選購30°角,20μm半徑 錐形尖頭
測量範圍 0-500μm(0-20mil)
精度 ±(5μm+5% 讀值)/±(0.2mil+5% 讀值)
尺寸重量 127 × 66 × 25.4mm,137g 不含電池
電源 AAA 鹼性電池×3個 或 鎳氫充電式電池(另購)

DeFelsko萬用式主機可以接受連接所有PosiTector 6000(膜厚計)200(超音波膜厚計)SPG(表面輪廓粗糙度)DPM(露點計)UTG(超音波厚度計)RTR(複印膠帶測厚計)SST(可溶性鹽試驗計)SHD(Shore 硬度計)IRT(紅外線溫度計)BHI (巴式硬度計)測頭 、GLS(光澤度計)測頭

廠牌:DeFelsko / 美國



另有 SPG OS3 表面輪廓粗糙度計(外接凸面用/進階型) 可選擇

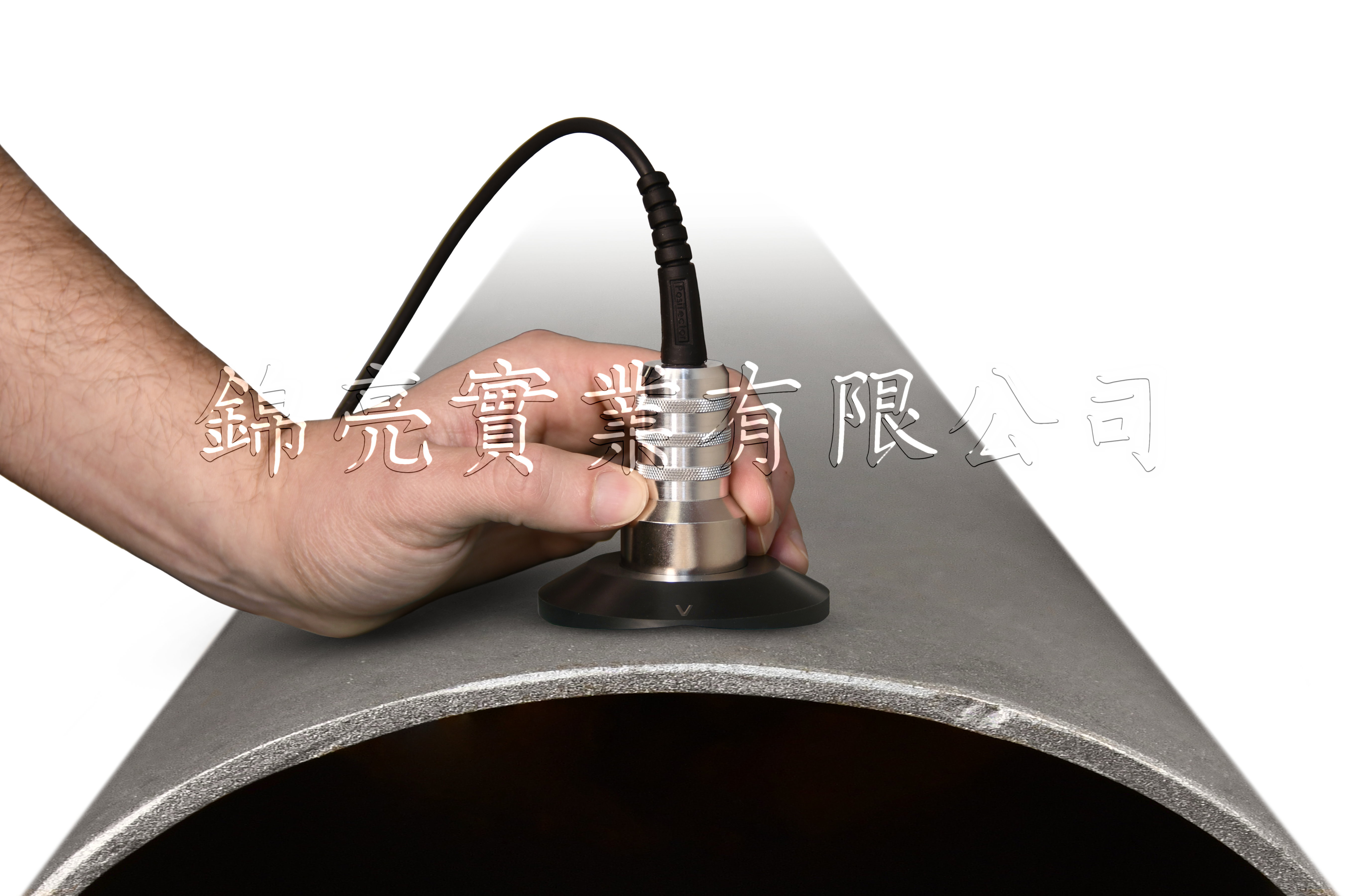

另購配件:SPG LVA 凸面測量用測頭大型V型槽連接器
   用於加強外徑30-45 cm(12-18")管件測量時的穩定性
   只適用於SPGOS(外接式/凸面測頭)

SJ210 表面粗糙度儀

2.4" 彩色液晶顯示螢幕,包括背光照明和特大字體
顯示方向可依左/右手操作習慣,改變為垂直或橫向讀取
公差判斷,評價曲線與所有數據皆可以16種語言(含繁體中文)顯示
支援定時測量功能、密碼鎖保護功能

參考規範:JIS82JIS94JIS01ISOANSIVDA


量測範圍

X 17.5mm (5inch*含前/後助走)
Z 14200μin(-7900μin ~ +6300μin)
   [360μm(-200μm ~ +160μm)]
量測速度 0.250.50.75mm/s
返回速度 1mm/s
測尖端半徑 2μm
最小範圍/解析度 25μm / 0.002μm
量測曲線 輪廓曲線(P)、粗度曲線(R)DF曲線、R-Motif
評價參數 Ra, Rq, Rz, Ry, Rv, Rt, R3z, Rc, RPc, RSm, Rmax*1 Rz1max
GO/NG評斷 最大值/ 16% / 標準差
樣本長度 0.080.250.82.5mm
區間數 x1x2x3x4x5x6x7x8x9x10任意長度
自動休眠功能 10-600sec
輸入/輸出 USBSPC、印表機輸出、RS-232C、腳踏開關、MicroSD
LCD規格 2.4*彩色TFT、背光(320×240pixels)
測量結果顯示 垂直、水平(可轉換)、曲線、圖形、數值
電源 置鎳氫電池

廠牌:MITSUTOYO / 日本

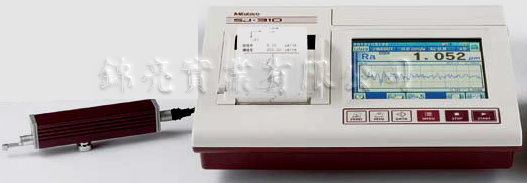

SJ310 表面粗糙度儀

量測範圍

X軸:16mmZ軸:360μm

量測速度 0.250.50.75 mm/s
量測力量 0.75mN
長度設定 0.1 - 25mm
量測曲線 P. R曲線
測定參數 Ra, Ry, Rz, Rt, Rp, Rv, Sm, S, Pc, R3z, mr

廠牌:MITSUTOYO / 日本

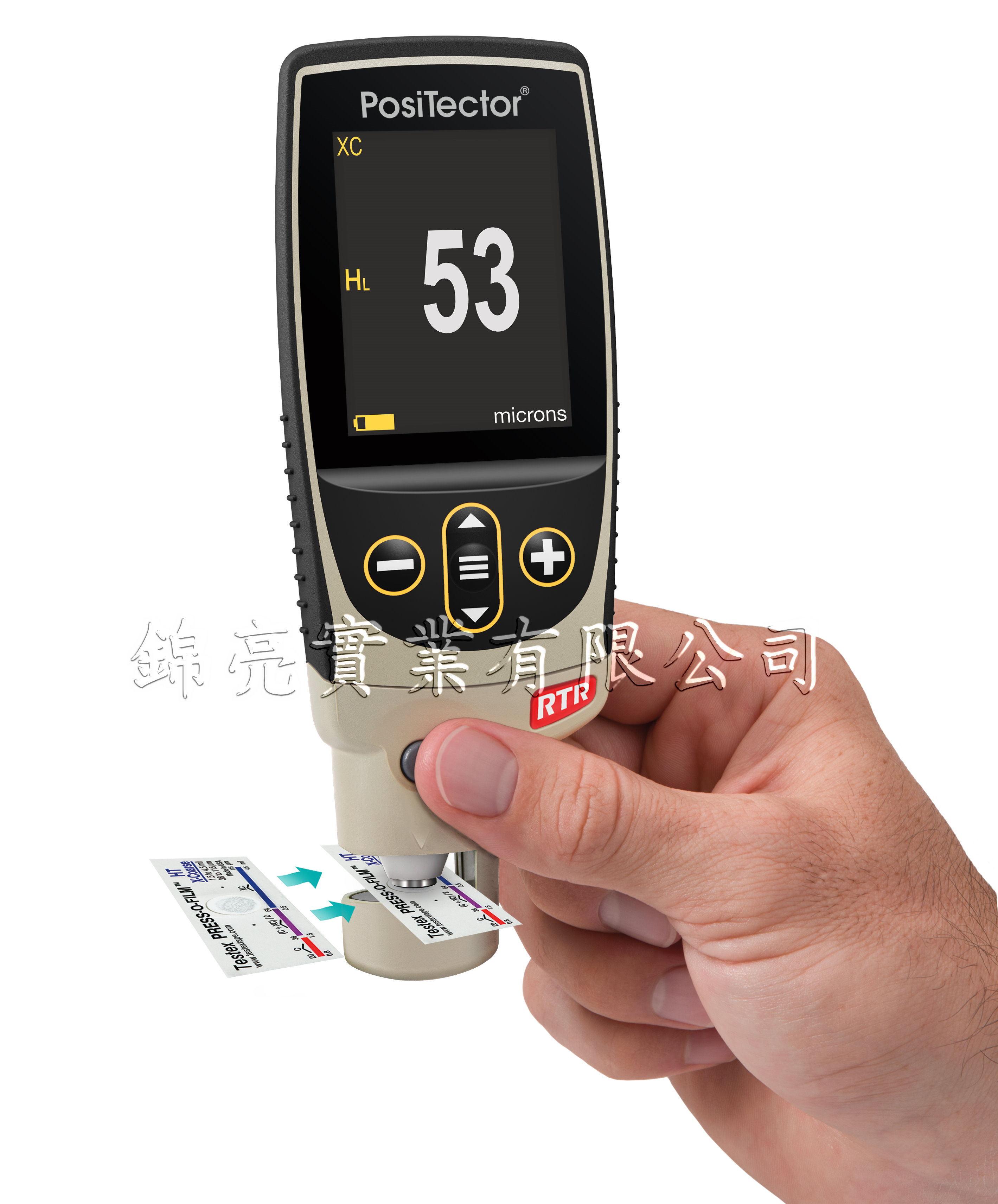

DeFelsko PosiTector RTR H1 複印膠帶測厚計(標準型)

彈簧式數位測微計,測量並記錄複印膠帶(複印表面粗糙度)波峰至波谷單點表面輪廓高度

顯示:LCD數字彩色顯示,高對比背光顯示
外型結構:防風雨、防塵、防水-IP65等級的外殼
2.8英寸耐衝擊彩色觸控螢幕,並配有按鍵控制功能戴手套亦可操控
螢幕顯示方向自動旋轉及反轉鎖住固定當前顯示方向功能
螢幕擷取功能:可儲存100個螢幕影像以保存記錄和查看
內部記憶功能:記憶儲存2500個數據組
USB大容量儲存裝置,直接利用電腦網路瀏覽器或檔案總管,存取記憶儲存測試值及圖形,不需要另外軟體
新設計電池壽命延長30%
符合規範:ASTM D 4417、ISO 8503-5


測量範圍

20-115μm (0.8-4.5mil)

精度(H) ±5μm (±0.2mils)
顯示解析度 1μm (0.1mil)
測鉆直徑 φ6.3mm (0.25")
測鉆衝擊壓力 110g-f (1.1Newtons)
測量模式 兩種測量模式可選擇:H值或HL值
尺寸重量 127 × 66 × 25.4mm,137g 不含電池
電源 AAA 鹼性電池×3個 或 鎳氫充電式電池(另購)

** 複印膠帶可以另購:Testex Press-O-Film Replica Tape

                                             Coarse grade 或 X-Coarse grade

DeFelsko萬用式主機可以接受連接所有PosiTector 6000(膜厚計)200(超音波膜厚計)SPG(表面輪廓粗糙度)DPM(露點計)UTG(超音波厚度計)RTR(複印膠帶測厚計)SST(可溶性鹽試驗計)SHD(Shore 硬度計)IRT(紅外線溫度計)BHI (巴式硬度計)測頭 、GLS(光澤度計)測頭

廠牌:DeFelsko / 美國



另有 RTR H3 複印膠帶測厚計(進階型) 可選擇

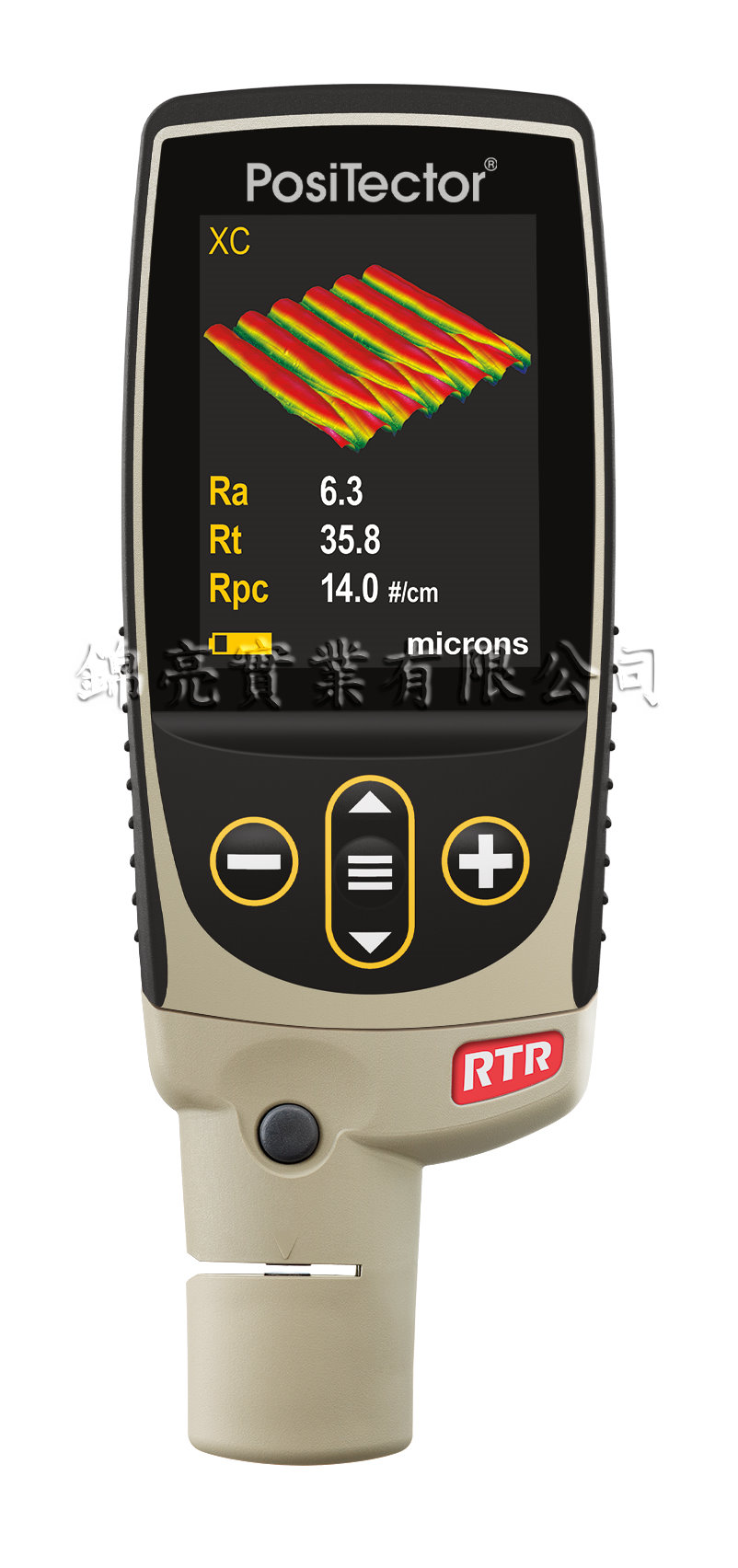

DeFelsko PosiTector RTR 3D1 複印膠帶表面輪廓測厚計(標準型)

使用複印膠帶複印表面輪廓,以彈簧式及數位成像測厚計測量並記錄表面輪廓(包含:波峰至波谷高度(HL)及通用的2D/3D輪廓參數*)
 *需要使用光學級複印膠帶:2D參數-R-輪廓參數:Ra,Rq,Rp,Rv,Rt,Rz,Rpc
               3D參數-S-高度/波幅:H,Sa,Sq,Sz,Sp,Sv,Spd

適合現場或實驗室使,平坦、彎曲或不規則的表面,特別適用很難直接用尖筆式粗糙度計,干涉雷射掃描或光學焦距測量的曲面。

顯示:LCD數字彩色顯示,高對比背光顯示
外型結構:防風雨、防塵、防水-IP65等級的外殼
2.8英寸耐衝擊彩色觸控螢幕,並配有按鍵控制功能戴手套亦可操控
螢幕顯示方向自動旋轉及反轉鎖住固定當前顯示方向功能
螢幕擷取功能:可儲存100個螢幕影像以保存記錄和查看
內部記憶功能:記憶儲存2500個數據組
USB大容量儲存裝置,直接利用電腦網路瀏覽器或檔案總管,存取記憶儲存測試值及圖形,不需要另外軟體
新設計電池壽命延長30%
使用不同過濾器:可以優化特定應用的分析
2D參數依通過圖像區域虛擬軌跡計算:平行方向(X),垂直方向(Y),對角線(XY,YX),預設為與複印膠帶長軸平行的水平方向(X)
符合規範: ASTM D 4417、ISO 8503-5


測量範圍

(H):20-115μm(0.8-4.5mil)
(Rt):10-115μm(0.4-4.5mil)

最低粗糙度(Ra)

2μm(0.08mil)

精度

(H):±5μm(±0.2mil)
(Rt):±(5μm + 5%)/±(0.2mil + 5%)
(Ra):±(0.25μm + 5%)/±(0.01mil + 5%)

顯示解析度

0.1μm(0.01mil)

測鉆直徑

φ6.25mm(0.25")

測鉆衝擊壓力

110g-f(1.1Newtons)

檢查範圍大小 3.8 x 3.8mm
橫向取樣 3.7μm
垂直解析度 100nm-2D/3D,10nm-SDF(表面數據檔案)
尺寸重量 127 × 66 × 25.4mm,137g 不含電池
電源 AAA 鹼性電池×3個 或 鎳氫充電式電池(另購)

** 複印膠帶可以另購:Testex Press-O-Film Replica Tape

                                             Coarse grade 或 X-Coarse grade

DeFelsko萬用式主機可以接受連接所有PosiTector 6000(膜厚計)200(超音波膜厚計)SPG(表面輪廓粗糙度)DPM(露點計)UTG(超音波厚度計)RTR(複印膠帶測厚計)SST(可溶性鹽試驗計)SHD(Shore 硬度計)IRT(紅外線溫度計)BHI (巴式硬度計)測頭 、GLS(光澤度計)測頭

廠牌:DeFelsko / 美國

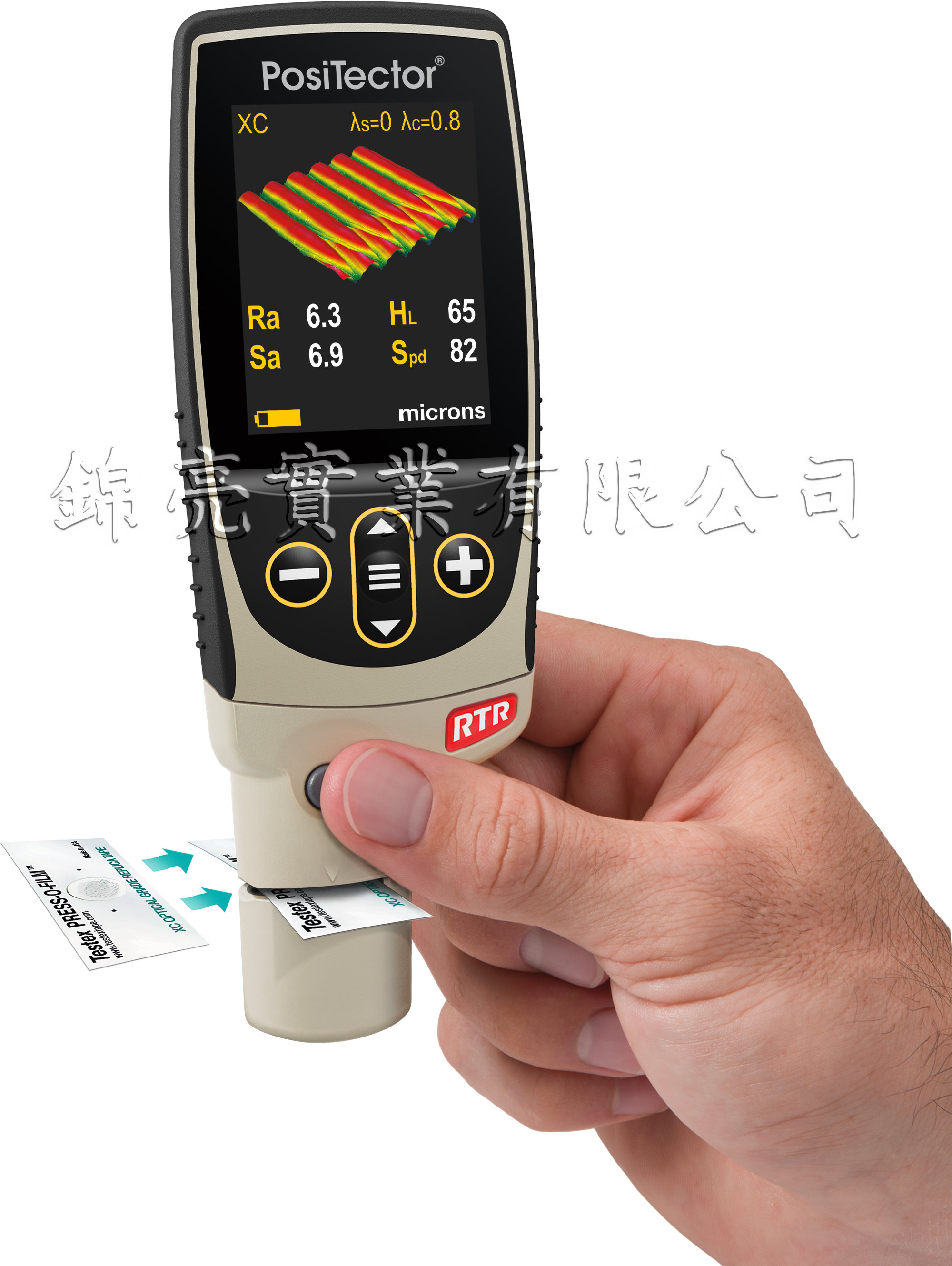

另有SRTR 3D3 複印膠帶表面輪廓測厚計(進階型) 可選擇



 可產生二維(2D)及三維(3D)縮略圖像
 下載高解析度表面數據檔案(.SDF)可以進一步在PosiSoft桌上型
 軟體或第三方軟體分析
 *使用低成本的現場儀器獲得表面的3D圖像
